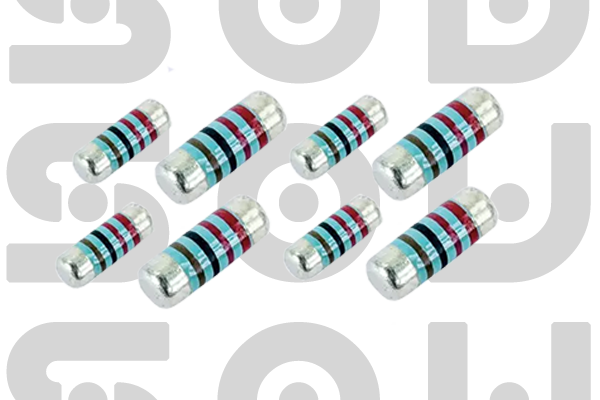

汽车级金属膜晶圆电阻
AEC-Q200认证，金属膜技术，高精度低温漂，满足汽车电子严苛环境要求
金属膜技术优势
采用真空蒸发/溅射金属膜技术，实现±25ppm/℃超低温漂，±0.1%高精度，专为汽车电子高可靠性应用设计
产品系列
MMV系列
阻值范围
0.47Ω ~ 10MΩ
精度
±1%, ±2%, ±5%
温度系数(TCR)
±25ppm/℃ ~ ±100ppm/℃
额定功率
1/4W ~ 1/2W (70℃)
汽车级认证
AEC-Q200
高精度
工作温度
-55℃ ~ +155℃ (Grade 1)
产品特点
- AEC-Q200 Grade 1认证 : 通过汽车电子委员会严苛测试
- 超低温漂系数 : TCR低至±15ppm/℃ (-55℃ ~ +155℃)
- 高精度 : 精度可达±0.1%，满足精密测量需求
- 低噪声 : 金属膜技术，噪声电平<0.1μV/V
- 长期稳定性 : 年漂移率<0.05%，寿命>10年
- 高频特性优异 : 寄生电感和电容小，适用于高频电路
产品描述
技术规格
应用领域
技术优势
产品概述
汽车级金属膜晶圆电阻是深圳市硕为科技有限公司采用先进金属膜技术制造的高可靠性电阻产品。通过AEC-Q200 Grade 1认证，专为汽车电子严苛环境应用设计。产品采用真空蒸发/溅射工艺在高质量陶瓷基板上沉积镍铬合金薄膜，通过激光调阻实现高精度，具有超低温漂系数、低噪声、高稳定性和优异的长期可靠性。
汽车应用场景
BMS电池管理系统
电池电压检测分压网络，需要高精度、低温漂的金属膜电阻确保测量准确性。
ECU发动机控制单元
传感器信号调理、参考电压分压、精密测量电路，需要低噪声、高稳定性电阻。
ADAS高级驾驶辅助
雷达、摄像头信号处理电路，需要高频特性好、寄生参数小的金属膜电阻。
车载电源管理
DC-DC转换器反馈网络、电压检测，需要高精度、低温漂的电阻确保电源稳定性。
典型应用案例 - 电动汽车BMS电压检测
应用场景： 电动汽车电池管理系统(BMS)中，需要对每个电池单体的电压进行精确监测。使用MMV系列0204封装、±0.1%精度、±25ppm/℃ TCR的10kΩ金属膜电阻与1kΩ电阻组成分压网络。在-40℃ ~ +125℃的实际工作温度范围内，分压比变化小于0.1%，确保电池电压监测精度优于1mV，为电池安全管理和状态估算提供可靠数据。
电气特性
| 型号 | 额定功率 (70°C) | 最大工作电压 | 最大过载电压 | 最小电阻值 | 最大电阻值 | 电阻容差 | 可用阻值系列 |
|---|---|---|---|---|---|---|---|
| MM204V | 1/4W | 200V | 400V | 0.47Ω | 10MΩ | ±1% | E-96系列 |
| MM204V | 1/4W | 200V | 400V | 0.47Ω | 10MΩ | ±2%, ±5% | E-48/E-24系列 |
| MM52V | 1/2W | 300V | 500V | 0.47Ω | 10MΩ | ±1% | E-96系列 |
| MM52V | 1/2W | 300V | 500V | 0.47Ω | 10MΩ | ±2%, ±5% | E-48/E-24系列 |
封装尺寸
| 型号 | 主体长度 (L, mm) | 端帽直径 (D1, mm) | 主体直径 (D2, mm) | 焊点间距 (B, mm) | 净重 (每1000个) |
|---|---|---|---|---|---|
| MM204V | 3.5±0.2 | 1.9±0.1 | 1.4±0.0/-0.1 | 0.6 Min. | 17 克 |
| MM52V | 5.9±0.2 | 2.2±0.1 | 2.0±0.0/-0.2 | 1.0 Min. | 60 克 |
环境测试与可靠性特性测试
| 测试项目 | 测试条件 | 极限值 |
|---|---|---|
| 高温暴露（存储） |
AEC-Q200 REV D. Stress NO.3
MIL-STD-202 Method 108 125°C，1,000小时，无负载 |
0.47Ω 至 <332KΩ: ±(0.5% +0.01Ω)
332KΩ 至 1MΩ: ±(0.75%+0.01Ω)
>1MΩ: ±(1%+0.01Ω)
|
| 温度循环 |
AEC-Q200 REV D. Stress NO.4
IEC 60115-1 4.19
JES022 Method JA-104 -55°C 30分钟, +125°C 30分钟，1,000循环 |
±(0.5%+0.01Ω)
|
| 温度循环（专有测试） |
专有测试规范 FRC-AECQ-180702 -20°C 30分钟, +120°C 30分钟，1,000循环 推荐焊膏成分: 96.5% Sn, 3% Ag, 0.5% Cu |
施加1kg力10秒，端子无明显松动
|
| 湿热偏置 |
AEC-Q200 REV D. Stress NO.7
IEC 60115-1 4.37
MIL-STD-202 Method 103 85°C，95%相对湿度，1,000小时 10%工作功率（不超过100V） |
0.47Ω 至 <100KΩ: ±(1%+0.01Ω)
100KΩ 至 332KΩ: ±(2%+0.01Ω)
>332KΩ: ±(3%+0.01Ω)
|
| 负载寿命 |
IEC 60115-1 4.25.1 额定负载（不超过最大工作电压） 1,000小时，70°C 1.5小时开启，0.5小时关闭 |
0.47Ω 至 332KΩ: ±(0.75%+0.01Ω)
>332KΩ: ±(1%+0.01Ω)
|
| 负载寿命（高温） |
AEC-Q200 REV D. Stress NO.8
MIL-STD-202 Method 108 125°C，1,000小时 降额连续工作电压（不超过最大工作电压） |
0.47Ω 至 <1Ω: ±(2%+0.01Ω)
1Ω 至 332KΩ: ±(1.5%+0.01Ω)
|
| ESD |
AEC-Q200 REV D. Stress NO.17
AEC-Q200-002
ISO/DIS 10605 人体模型，150pF/2000Ω放电网络 1次正放电和1次负放电，2KV源 |
±(0.25%+0.01Ω)
|
| 机械冲击 |
AEC-Q200 REV D. Stress NO.13
MIL-STD-202 Method 213 Condition C 沿测试样本三个相互垂直轴各施加三次冲击 峰值: 100 g/s，持续时间: 6 ms 速度变化: 12.31 ft/s，波形: 半正弦 |
±(0.25%+0.01Ω)
|
| 振动 |
AEC-Q200 REV D. Stress NO.14
MIL-STD-202 Method 204 5 g/s 持续 20 分钟 每个方向12个循环，测试频率10~2,000 Hz |
±(0.25%+0.01Ω)
|
| 耐焊热 |
AEC-Q200 REV D. Stress NO.15
IEC 60115-1 4.18.2
MIL-STD-202 Method 210 将电阻浸入焊料槽 260±5°C，保持10±1秒 |
±(0.5%+0.01Ω)
|
| 板弯曲 |
AEC-Q200 REV D. Stress NO.21
AEC-Q200-005 最小保持时间60秒 |
±(0.25%+0.01Ω)
|
| 耐溶剂性 |
AEC-Q200 REV D. Stress NO.12
MIL-STD-202 Method 215 添加水性清洗化学品-OKEM Clean或等效物 禁止使用禁用溶剂 |
外观和标记无可见损伤
|
| 可焊性 |
AEC-Q200 REV D. Stress NO.18
J-STD-002
IEC 60115-1 4.17 235±3°C/2±0.2秒后焊料覆盖面积 |
最小95%覆盖率
|
汽车电子应用领域
汽车级金属膜晶圆电阻凭借其高精度、低温漂、高稳定性的特点，广泛应用于以下汽车电子系统：
动力系统
- 发动机控制单元(ECU) : 传感器信号调理(温度、压力、位置)、参考电压分压
- 变速箱控制 : 速度传感器信号处理、控制逻辑电路
- 燃油喷射系统 : 喷油器驱动电路、传感器信号放大
电动汽车与混合动力
- 电池管理系统(BMS) : 电池电压检测、均衡电路、电流检测
- 电机控制器 : 电流检测、位置传感器信号处理
- 车载充电器(OBC) : 反馈网络、电压检测、保护电路
安全与底盘系统
- 防抱死制动系统(ABS) : 轮速传感器信号调理、控制电路
- 安全气囊系统 : 碰撞传感器信号处理、点火电路
- 电子稳定程序(ESP) : 传感器信号调理、控制算法电路
应用选型指南
| 应用场景 | 推荐封装 | 推荐精度 | 推荐TCR | 特殊要求 |
|---|---|---|---|---|
| BMS电压检测 | 0204/0207 | ±0.1% | ±25ppm/℃ | 低温漂，高精度 |
| ECU传感器信号 | 0204/0207 | ±0.25% | ±50ppm/℃ | 低噪声，稳定性好 |
| ADAS信号处理 | 0204/0207 | ±0.5% | ±50ppm/℃ | 高频特性好，寄生参数小 |
| 车载电源反馈 | 0204/0207 | ±0.5% | ±50ppm/℃ | 电压系数低，稳定性好 |
