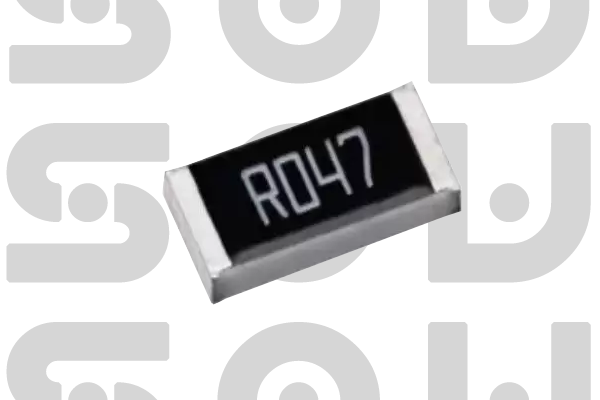

汽车级电流检测贴片电阻
通过AEC-Q200认证,毫欧级低阻值,四端子凯尔文结构,专为汽车电子电流检测应用设计
汽车级电流检测专用
通过AEC-Q200 Grade 1认证,毫欧级低阻值,低温度系数,高功率密度,专为汽车电机驱动、BMS、电源管理等电流检测应用设计
四端子凯尔文结构优势
采用四端子凯尔文(Kelvin)连接结构,电流端子和电压端子分离,消除引线电阻和接触电阻对测量精度的影响,特别适用于毫欧级低阻值精密电流检测。
产品特点
- 四端子凯尔文结构 : 电流端子与电压端子分离,消除引线电阻影响
- 毫欧级低阻值 : 阻值范围0.5mΩ ~ 1000mΩ,满足各种电流检测需求
- 低温度系数 : TCR低至±50ppm/℃,宽温度范围内保持高精度
- 高功率密度 : 采用特殊合金材料和散热设计,功率密度高
- AEC-Q200认证 : 通过汽车电子委员会AEC-Q200 Grade 1认证
- 低寄生电感 : 特殊结构设计,寄生电感低于1nH,高频特性优异
产品概述
汽车级电流检测贴片电阻是深圳市硕为科技有限公司针对汽车电子电流检测应用开发的高可靠性电阻产品。通过AEC-Q200 Grade 1认证,采用四端子凯尔文结构,毫欧级低阻值,低温度系数,高功率密度,适用于汽车电机驱动、电池管理系统(BMS)、电源管理模块、车载充电器(OBC)等各种需要精确电流检测的汽车电子应用。
汽车电流检测应用挑战与解决方案
随着汽车电子化程度提高,对电流检测精度和可靠性的要求日益严格。针对以下挑战提供解决方案:
- 高精度要求 : 采用四端子凯尔文结构,消除引线电阻影响,精度可达±0.5%
- 温度稳定性 : 低至±50ppm/℃的温度系数,宽温度范围内保持高精度
- 高功率密度 : 特殊合金材料和散热设计,功率密度高,满足大电流检测需求
- 高频特性 : 低寄生电感设计(<1nH),适用于高频开关电源电流检测
- 可靠性要求 : AEC-Q200 Grade 1认证,满足汽车电子严苛环境要求
凯尔文四端子结构原理
四端子凯尔文(Kelvin)连接是一种消除引线电阻和接触电阻影响的测量技术。在电阻中:
- 电流端子(I+, I-):用于通过被测电流,端子设计满足大电流通过要求
- 电压端子(V+, V-):用于检测电阻两端的电压降,不通过电流,因此不受引线电阻影响
- 分离设计:电流端子和电压端子物理分离,消除接触电阻影响
这种结构使得即使在毫欧级低阻值下,也能实现高精度电流检测,检测精度可达±0.5%。
汽车电流检测应用场景
电机驱动系统
电动汽车电机控制器相电流检测、电机控制算法反馈
电池管理系统(BMS)
电池充放电电流检测、SOC估算、过流保护
电源管理系统
DC-DC转换器输出电流检测、过流保护、负载监测
车载充电器(OBC)
充电电流检测、PFC电路电流检测、保护功能
典型应用案例 - 电动汽车电机控制器
应用场景: 电动汽车电机控制器的三相电流检测。使用CSV系列2512封装、±1%精度、±75ppm/℃ TCR的2mΩ电阻,用于电机相电流检测。在-40℃ ~ +125℃的实际工作温度范围内,电阻值变化小于1%,确保电机控制精度和平稳性,提升整车驾驶体验。
关键参数: 额定电流200A,峰值电流400A,检测精度±1%,温度系数±75ppm/℃。
电气特性
| 型号 | 70°C时额定功率 | 工作温度范围 | 最大工作电流 | 电阻范围 (mΩ) | TCR (PPM/°C) | |
|---|---|---|---|---|---|---|
| ±1% | ±5% | |||||
| 0402 | 1/16W | -55 ~ +155°C | 1.11A | 50 - 100 | ±400 | |
| 102 - 500 | ±300 | |||||
| 510 - 1000 | ±200 | |||||
| 0603 | 1/10W | 2.23A | 20 - 50 | ±600 | ||
| 51 - 100 | ±400 | |||||
| 102 - 300 | ±300 | |||||
| 301 - 1000 | ±200 | |||||
| 0805 | 1/8W | 2.50A | 20 - 50 | ±600 | ||
| 51 - 100 | ±400 | |||||
| 102 - 196 | ±300 | |||||
| 200 - 1000 | ±200 | |||||
| 1206 | 1/4W | 5.00A | 10 - 20 | ±600 | ||
| 21 - 50 | ±400 | |||||
| 51 - 91 | ±300 | |||||
| 100 - 1000 | ±200 | |||||
| 1210 | 1/2W | 7.07A | 10 - 20 | ±600 | ||
| 21 - 50 | ±400 | |||||
| 51 - 91 | ±300 | |||||
| 100 - 1000 | ±200 | |||||
| 2010 | 3/4W | 8.66A | ||||
| 10 - 20 | ±600 | |||||
| 21 - 50 | ±400 | |||||
| 51 - 91 | ±300 | |||||
| 100 - 1000 | ±200 | |||||
| 2512 | 1W | 10.0A | ||||
| 10 - 20 | ±600 | |||||
| 21 - 50 | ±400 | |||||
| 51 - 91 | ±300 | |||||
| 100 - 1000 | ±200 | |||||
| 1225 | 3W | 31.6A | 3 - 5 | ±300 | ||
| 6 - 20 | ±200 | |||||
| 21 - 30 | ±150 | |||||
| 33 - 8000 | ±100 | |||||
| 3720 | 1W | 10.0A | 10 - 18 | ±300 | ||
| 20 - 500 | ±150 | |||||
| 7520 | 2W | 44.7A | 1 - 4 | ±300 | ||
| 5 - 10 | ±200 | |||||
| 11 - 350 | ±150 | |||||
| 0612 | 1W | 10.0A | 10 - 27 | ±600 | ||
| 30 - 91 | ±300 | |||||
| 100 - 499 | ±200 | |||||
| 500 - 1000 | ±100 | |||||
高功率电气特性
| 型号 | 70°C时额定功率 | 工作温度范围 | 最大工作电流 | 电阻范围 (mΩ) | TCR (PPM/°C) | ||
|---|---|---|---|---|---|---|---|
| ±1% | ±2% | ±5% | |||||
| 0402 | 1/8W | -55 ~ +155°C | 1.58A | 50 - 100 | ±400 | ||
| 102 - 500 | ±300 | ||||||
| 510 - 1000 | ±200 | ||||||
| 0603 | 1/8W | 1.58A | 50 - 100 | ±400 | |||
| 102 - 500 | ±300 | ||||||
| 510 - 1000 | ±200 | ||||||
| 0805 | 1/4W | 2.23A | 50 - 100 | ±400 | |||
| 102 - 500 | ±300 | ||||||
| 510 - 1000 | ±200 | ||||||
| 1206 | 1/2W | 3.16A | 50 - 91 | ±300 | |||
| 100 - 1000 | ±200 | ||||||
| 1210 | 3/4W | 3.87A | 50 - 91 | ±300 | |||
| 100 - 1000 | ±200 | ||||||
| 2010 | 1W | 4.47A | 50 - 91 | ±300 | |||
| 100 - 1000 | ±200 | ||||||
| 2512 | 1.5W | 5.47A | 50 - 91 | ±300 | |||
| 100 - 1000 | ±200 | ||||||
| 2512 | 2W* | 6.32A | 50 - 91 | - | |||
| 100 - 1000 | |||||||
| 0508 | 1W | 7.07A | 20 – 30 | ±600 | |||
| 33 – 100 | ±400 | ||||||
| 102 – 499 | ±200 | ||||||
| 500 – 1000 | ±100 | ||||||
| 1020 | 2W | 14.14A | 10 – 30 | ±600 | |||
| 33 – 100 | ±400 | ||||||
| 102 – 499 | ±200 | ||||||
| 500 – 1000 | ±100 | ||||||
低温度系数电气特性
| 型号 | 70°C时 额定功率 |
工作温度 范围 |
最大工作 电流 |
电阻范围 (mΩ) | TCR (PPM/°C) |
||
|---|---|---|---|---|---|---|---|
| ±1% | ±2% | ±5% | |||||
| 0805 | 1/8W | -55 ~ +155°C | 1.11A | 100 - 1000 | ±100 | ||
| 1206 | 1/4W | 1.58A | 100 - 1000 | ±100 | |||
| 1210 | 1/2W | 2.58A | 75 - 1000 | ±100 | |||
| 2010 | 3/4W | 3.87A | 50 - 1000 | ±100 | |||
| 2512 | 1W | 4.47A | 50 - 1000 | ±100 | |||
| 2512 | 2W | 6.32A | 50 - 1000 | ±100 | |||
| 3720 | 1W | 3.16A | 100 - 500 | ±100 | |||
| 7520 | 2W | 6.32A | 50 - 350 | ±100 | |||
环境与可靠性特性测试
| 项目 | 要求 | 测试方法 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 温度系数 (T.C.R.) | 按规格 | JIS C 5201-1 4.8 IEC 60115-1 4.8 25°C/-55°C 和 25°C/+125°C,25°C为参考温度 |
||||||||||||
| 短时过载 | ±(0.5%+0.05Ω) | JIS C 5201-1 4.13 IEC 60115-1 4.13 RC/W7X 5或最大过载电压中较低者,持续5秒 |
||||||||||||
| 绝缘电阻 | ±(1.0%+0.05Ω) | JIS C 5201-1 4.6 IEC 60115-1 4.6 最大过载电压,持续1分钟 |
||||||||||||
| 工作寿命 | ±(1.0%+0.05Ω) | MIL-STD-202 方法108 条件D稳态TA=125°C,降额功率。 测试结束后24±4小时测量。 |
||||||||||||
| 偏置湿度 | ±(1.0%+0.05Ω) | MIL-STD-202 方法103 1000小时,85°C/85%RH,10%工作功率 (≤100V) |
||||||||||||
| 高温暴露 | ±(0.5%+0.05Ω) | MIL-STD-202 方法108 +155°C,1000小时 |
||||||||||||
| 板弯曲 | ±(1.0%+0.05Ω) | AEC-Q200-005 弯曲一次,持续60秒 2010、2512尺寸:2mm,其他尺寸:3mm |
||||||||||||
| 可焊性 | 覆盖率 ≥ 95% | JIS C 5201-1 4.17 IEC 60115-1 4.17 J-STD-002 245±5°C,3秒 |
||||||||||||
| 耐焊接热 | ±(0.5%+0.05Ω) | MIL-STD-202 方法210 260±5°C,10秒 |
||||||||||||
| 耐电压 | 无击穿或闪络 | JIS C 5201-1 4.7 IEC 60115-1 4.7 1.42倍最大工作电压,持续1分钟
|
||||||||||||
| 浸析 | 单个浸析面积 ≤5% 总浸析面积 ≤10% |
JIS C 5201-1 4.18 IEC 60068-2-88 8.2.1 260±5°C,30秒 |
||||||||||||
| 温度循环 | ±(0.5%+0.05Ω) | JESD22 方法 JA-104 -55°C 至 +125°C,1000次循环 |
||||||||||||
| 机械冲击 | ±(0.25%+0.05Ω) | MIL-STD-202 方法213 波形:半正弦冲击脉冲,峰值100g,正常持续时间(D)为6ms |
||||||||||||
| 振动 | ±(0.5%+0.05Ω) | MIL-STD-202 方法204 5g,20分钟,每个方向12个循环,10-2000 Hz |
||||||||||||
| 静电放电 (ESD) | ±(1%+0.05Ω) | AEC-Q200-002 人体模型,2KV |
||||||||||||
| 耐溶剂性 | 外观和标记无可见损伤 | MIL-STD-202 方法215 添加水洗化学品 - OKEM Clean或等效品。不使用禁用溶剂。 |
汽车电子电流检测应用领域
汽车级电流检测贴片电阻广泛应用于以下汽车电子系统的电流检测和监控:
电动汽车动力系统
电机控制器(MCU)三相电流检测、逆变器输出电流检测、预充电电路电流检测等。
电池管理系统(BMS)
电池包总电流检测、单体电池均衡电流检测、充放电电流监控、过流保护等。
电源管理系统
DC-DC转换器输入/输出电流检测、负载电流监测、过流保护、电源分配等。
车载充电系统
车载充电器(OBC)输入/输出电流检测、PFC电路电流检测、充电控制等。
辅助系统
电动助力转向(EPS)电流检测、电动空调压缩机电流检测、PTC加热器电流检测等。
- 选择四端子凯尔文结构的检测电阻
- 考虑实际工作电流的峰值和有效值
- 评估电阻的功率降额和温升
- 考虑温度系数对检测精度的影响
- 确保PCB布局满足凯尔文连接要求
- 选择AEC-Q200认证的元器件
选型指南
| 应用场景 | 推荐封装 | 推荐阻值 | 推荐精度 | 特殊要求 |
|---|---|---|---|---|
| 电动汽车电机相电流 | 2512/3920 | 1mΩ ~ 5mΩ | ±1% | 低TCR,高功率 |
| BMS总电流检测 | 3920/5930 | 0.5mΩ ~ 2mΩ | ±0.5% | 高精度,低温漂 |
| DC-DC输出电流 | 2010/2512 | 5mΩ ~ 20mΩ | ±1% | 高频特性好 |
| 车载充电器电流 | 2512/3920 | 2mΩ ~ 10mΩ | ±1% | 高功率,稳定 |
PCB布局建议
为实现最佳检测精度,PCB布局应遵循以下原则:
- 将电流检测电阻放置在电流路径上,靠近检测点
- 为电压检测端子(V+, V-)使用独立的走线,直接连接到ADC或运放
- 电压检测走线应远离大电流路径,避免磁场干扰
- 在电压检测走线周围使用地平面屏蔽,减少噪声干扰
- 确保电流端子的PCB走线足够宽,以承载大电流并减少电压降
- 在电阻下方使用热过孔,提高散热性能
