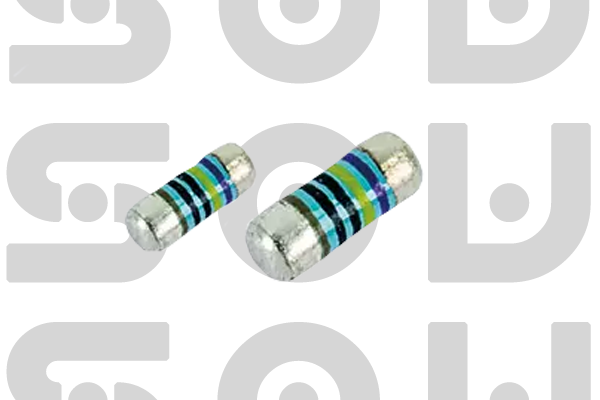

汽车级精密型金属膜晶圆电阻
AEC-Q200认证，超高精度±0.1%，超低温漂±15ppm/℃，专为汽车电子精密测量电路设计
精密核心技术
采用高稳定性金属膜技术，精度高达±0.1%，温度系数低至±15ppm/℃，长期稳定性优异，专为汽车电子精密测量应用设计
产品系列
MMPV系列
阻值范围
10Ω ~ 1MΩ
精度等级
±0.1%, ±0.25%, ±0.5%
温度系数(TCR)
±5ppm/℃, ±10ppm/℃,±15ppm/℃, ±25ppm/℃, ±50ppm/℃
额定功率
0.25W ~ 0.5W (70℃)
长期稳定性
ΔR/R ≤ ±0.1%/年，ΔR/R ≤ ±0.5%(1000小时负载)
汽车级认证
AEC-Q200
超高精度
超低温漂
工作温度
-55℃ ~ +155℃ (Grade 1)
精密核心技术优势： 采用高纯度镍铬合金金属膜层，通过先进的激光调阻技术实现超高精度。电阻膜层具有优异的温度稳定性和长期稳定性，温度系数低至±15ppm/℃，在-55℃ ~ +155℃宽温度范围内保持稳定性能，满足汽车电子精密测量电路的严苛要求。
产品特点
- AEC-Q200 Grade 1认证 : 通过汽车电子委员会严苛测试
- 超高精度 : 精度高达±0.1%，满足精密测量需求
- 超低温漂 : 温度系数低至±15ppm/℃，温度稳定性优异
- 金属膜技术 : 高纯度镍铬合金膜层，长期稳定性好
- 低噪声 : 电流噪声低于-35dB，电压噪声低于0.1μV/V
- 长期稳定性 : 年变化率≤0.1%，1000小时负载寿命变化≤0.5%
产品描述
技术规格
应用领域
规格书下载
产品概述
汽车级精密型金属膜晶圆电阻是深圳市硕为科技有限公司专为汽车电子精密测量应用开发的高可靠性电阻产品。通过AEC-Q200 Grade 1认证，满足汽车电子严苛环境要求。产品采用高稳定性金属膜技术和先进激光调阻工艺，精度高达±0.1%，温度系数低至±15ppm/℃，具有优异的长期稳定性和低噪声特性，适用于汽车电子系统中需要高精度测量的各类应用。
长期稳定性测试结果 (1000小时负载寿命)
0小时
250小时
500小时
750小时
1000小时
MMPV系列在70℃环境温度、额定功率条件下进行1000小时负载寿命测试，电阻值变化率小于±0.5%，表现出优异的长期稳定性。
金属膜技术详解
MMPV系列采用先进的金属膜电阻技术，与传统厚膜电阻相比具有显著优势：
金属膜 vs 厚膜技术对比
金属膜技术优势：
- 更高精度 : 激光调阻可实现±0.1%超高精度，厚膜电阻通常为±1%
- 更低温度系数 : TCR低至±15ppm/℃，厚膜电阻通常为±200ppm/℃
- 更好长期稳定性 : 年变化率≤0.1%，厚膜电阻通常为1~3%
- 更低噪声 : 电流噪声低于-35dB，厚膜电阻通常为-20dB
- 更好高频特性 : 寄生电感和电容更小，高频性能更优
汽车精密测量应用场景
BMS电池管理系统
电池电压采集分压电路、电流检测放大电路，需要高精度低漂移电阻。
传感器信号调理
温度、压力、位置传感器信号放大和调理电路，要求低噪声高稳定性。
ECU控制单元
发动机控制、变速箱控制等ECU的基准电压、参考电压电路。
ADAS传感器系统
雷达、摄像头信号处理电路，需要高精度低温度系数的电阻网络。
典型应用案例 - 电动汽车BMS电压采集
应用场景： 电动汽车电池管理系统(BMS)中的电池电压采集电路。使用MMPV系列0204封装、±0.1%精度、±25ppm/℃ TCR的10kΩ和100kΩ电阻组成分压网络，对最高400V的电池包电压进行分压采样。在-40℃ ~ +85℃工作温度范围内，分压比变化小于0.2%，确保电压测量精度。经过1000小时高温高湿测试后，电阻值变化小于0.1%，满足BMS系统10年使用寿命要求。
电气特性 (环境温度: 25℃)
| 型号 | 额定功率 (70°C) | 最大工作电压 | 最大过载电压 | 最小电阻 | 最大电阻 | 电阻容差 | 可用阻值系列 |
|---|---|---|---|---|---|---|---|
| MMP204V(0204) | 1/4W | 200V | 400V | 100Ω | 1MΩ | ±0.5% | E-192系列 |
| 220Ω | ±0.25% | ||||||
| 430Ω | ±0.1% | ||||||
| MMP52V(0207) | 1/2W | 300V | 500V | 100Ω | 1MΩ | ±0.5% | E-192系列 |
| 150Ω | ±0.25% | ||||||
| 330Ω | ±0.1% |
产品尺寸
| 型号 | L(mm) | D(mm) | K(mm) | 包装(卷) |
|---|---|---|---|---|
| 0204 | 3.5±0.5 | 1.4±0.15 | 0.7 | 3000PCS |
| 0207 | 5.9±0.5 | 2.2±0.2 | 0.8 | 2000PCS |
| 0309 | 8.5±0.5 | 3±0.3 | 1.7 | 2500PCS |
| 0411 | 10.5±0.5 | 4±0.3 | 2.3 | 2000PCS |
| 0515 | 14.5±0.5 | 4.5±0.5 | 2.3 | 1000PCS |
环境与可靠性特性测试
| 测试项目 | 测试条件 | 极限值 |
|---|---|---|
| 环境可靠性测试 | ||
| 高温暴露（存储） | AEC-Q200 REV D. Stress NO.3 (参考 MIL-STD-202 Method 108) 125°C，1,000小时，无负载 |
100Ω 至 332KΩ: ±(0.5%+0.01Ω)
>332KΩ: ±(0.75%+0.01Ω)
|
| 温度循环 | AEC-Q200 REV D. Stress NO.4 (参考 IEC 60115-1 4.19/ JESD22 Method JA-104) -55°C 30分钟, +125°C 30分钟，1,000循环 |
100Ω 至 332KΩ: ±(0.5%+0.01Ω)
>332KΩ: ±(0.75%+0.01Ω)
|
| 温度循环（专有测试） |
专有测试规范 FRC-AECQ-180702
-20°C 30分钟, +120°C 30分钟，1,000循环 推荐焊膏成分: 96.5% Sn, 3% Ag, 0.5% Cu |
施加1kg力10秒，端子无明显松动
|
| 湿热偏置 |
AEC-Q200 REV D. Stress NO.7 (参考 IEC 60115-1 4.37/ MIL-STD-202 Method 103)
85°C，85%相对湿度，1,000小时 10%工作功率（不超过100V） |
100Ω 至 <10KΩ: ±(0.75%+0.01Ω)
10KΩ 至 332KΩ: ±(1.5%+0.01Ω)
>332KΩ: ±(2.5%+0.01Ω)
|
| 电气可靠性测试 | ||
| 负载寿命 |
IEC 60115-1 4.25.1 额定负载（不超过最大工作电压） 1,000小时，70°C 1.5小时开启，0.5小时关闭 |
100Ω 至 332KΩ: ±(0.5%+0.01Ω)
>332KΩ: ±(0.75%+0.01Ω)
|
| 负载寿命（高温） |
AEC-Q200 REV D. Stress NO.8 (参考 MIL-STD-202 Method 108) 125°C，1,000小时 降额连续工作电压（不超过最大工作电压） |
100Ω 至 332KΩ: ±(1.5%+0.01Ω)
|
| 机械可靠性测试 | ||
| 机械冲击 |
AEC-Q200 REV D. Stress NO.13 (参考 MIL-STD-202 Method 213 Condition C) 沿测试样本三个相互垂直轴各施加三次冲击 峰值: 100 g/s，持续时间: 6 ms 速度变化: 12.3 ft/s，波形: 半正弦 |
±(0.25%+0.01Ω)
|
| 振动 |
AEC-Q200 REV D. Stress NO.14 (参考 MIL-STD-202 Method 204) 5 g/s 持续 20 分钟 每个方向12个循环，测试频率10 - 2,000 Hz |
±(0.25%+0.01Ω)
|
| 焊接与化学可靠性测试 | ||
| 耐焊热 |
AEC-Q200 REV D. Stress NO.15 (参考 IEC 60115-1 4.18.2/ MIL-STD-202 Method 210) 将电阻浸入焊料槽 260±5°C，保持10±1秒 |
±(0.5%+0.01Ω)
|
| 耐溶剂性 |
AEC-Q200 REV D. Stress NO.12 (参考 MIL-STD-202 Method 215) 添加水性清洗化学品-OKEM Clean或等效物 禁止使用禁用溶剂 |
外观和标记无可见损伤
|
| 特殊可靠性测试 | ||
| 抗硫化测试 |
EIA-977 (条件 B) 105±2°C，750小时，无负载 |
±0.1% 精度等级: ±(0.1%+0.01Ω)
±0.25% 精度等级: ±(0.25%+0.01Ω)
±0.5% 精度等级: ±(0.5%+0.01Ω)
|
汽车电子精密测量应用领域
汽车级精密型金属膜晶圆电阻凭借其超高精度和超低温漂特性，广泛应用于以下汽车电子系统：
电池与电源管理系统
- BMS电压采集 : 电池电压分压采样电路，要求高精度低温漂
- DC-DC转换器 : 反馈分压电路、电流检测电路
- OBC充电系统 : 充电电流/电压检测，充电状态监测
传感器与信号调理
- 温度传感器 : PT100/NTC信号调理，温度测量电路
- 压力传感器 : 压阻式传感器桥路，信号放大电路
- 位置传感器 : 油门/刹车位置检测，角度传感器电路
控制与处理单元
- ECU基准电压 : MCU参考电压，ADC/DAC参考电路
- 发动机控制 : 燃油喷射控制，点火 timing 电路
- ADAS系统 : 雷达信号处理，摄像头ISP电路
汽车精密电路设计要点：
- 精度匹配 : 选择匹配的电阻精度和温度系数，确保电路整体精度
- 热管理 : 避免电阻自身发热影响测量精度
- 噪声控制 : 选择低噪声电阻，优化PCB布局减少干扰
- 长期稳定性 : 考虑电阻长期老化对电路性能的影响
- 可靠性验证 : 进行充分的温度循环、振动等可靠性测试
应用选型指南
| 应用场景 | 推荐封装 | 推荐精度 | 推荐TCR | 特殊要求 |
|---|---|---|---|---|
| BMS电压采集 | 0204/0207 | ±0.1% | ±25ppm/℃ | 高精度，低温漂 |
| 传感器桥路 | 0204/0207 | ±0.1% | ±15ppm/℃ | 高匹配精度 |
| 基准电压 | 0204/0207 | ±0.25% | ±25ppm/℃ | 低噪声，高稳定性 |
| 信号调理 | 0204/0207 | ±0.5% | ±50ppm/℃ | 基本精度，成本优化 |
