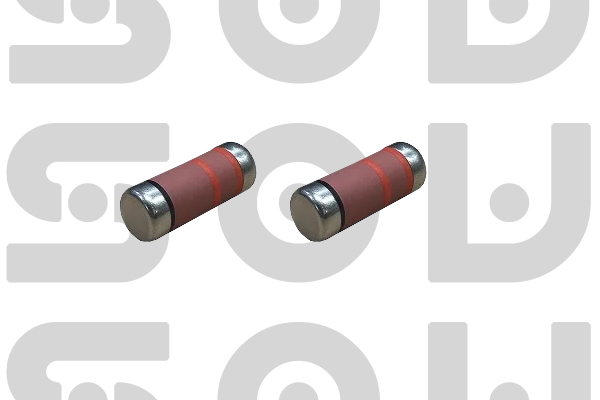

加强型抗突波绕线晶圆电阻
绕线结构与晶圆封装的完美结合，提供卓越的散热性能、极高的抗浪涌能力和精密电阻特性，适用于工业设备、电源系统、汽车电子等高可靠性应用场景
三重技术融合优势
绕线技术提供高功率和高可靠性，抗突波加强设计确保卓越的浪涌吸收能力，晶圆封装实现精密电阻性能，三者结合实现最高级别的保护和性能。
绕线技术优势： 高功率密度，优异的热稳定性，低温度系数，高可靠性。
抗突波加强优势： 特殊绕线工艺和材料，能量吸收能力强，自恢复特性，耐高压冲击。
晶圆封装优势： 精密电阻性能，良好的高频特性，优异的长期稳定性。
结合优势： 同时具备精密电阻特性、大功率处理能力和高抗浪涌能力，是高端工业电源和汽车电子的理想选择。
产品特点
- 三重技术融合 : 绕线技术+抗突波加强+晶圆封装，性能卓越
- 超高抗突波能力 : 单脉冲能量吸收高达200J，耐冲击电压15kV
- 优秀散热性能 : 绕线结构散热面积大，晶圆封装热传导好，温升低
- 精密电阻特性 : 精度高达±1%，温度系数低至±50ppm/℃
- 自恢复特性 : 特殊绕线材料和工艺，冲击后性能快速恢复
- 高可靠性 : 通过AEC-Q200等严格测试，寿命长达10万小时
超高抗浪涌
特殊绕线工艺，能量吸收能力是普通电阻的10倍以上
优异散热
绕线结构散热面积大，晶圆封装热传导好，温升低
精密性能
精度高达±1%，温度系数低至±50ppm/℃，稳定性好
高可靠性
通过AEC-Q200等严苛测试，适用于恶劣环境
产品概述
加强型抗突波绕线晶圆电阻是深圳市硕为科技有限公司结合绕线技术、抗突波加强设计和晶圆封装技术开发的高可靠性电阻产品。该产品集成了绕线电阻的高功率密度和稳定性、抗突波技术的高能量吸收能力，以及晶圆电阻的精密性能，为高端工业设备、电动汽车、通信基站等应用提供最高级别的保护和性能。
绕线抗突波技术原理
采用独特的绕线抗突波技术，通过以下方式实现卓越的浪涌保护能力：
多层绕线结构
采用电阻合金线、缓冲绝缘层、保护涂层的多层复合结构，实现能量的逐级吸收和耗散。
热扩散设计
优化的绕线间距和陶瓷芯设计，提高热传导效率，快速将浪涌能量转化为热能并耗散。
自恢复特性
特殊合金材料在承受浪涌冲击后，微观结构能够自我修复，恢复原有电气性能。
晶圆封装设计优势
体积小巧
晶圆封装体积小，适合高密度PCB布局
高频特性好
低寄生电感和电容，适合高频应用
尺寸标准化
标准MELF封装，与贴片电阻兼容
机械强度高
圆柱形结构，抗机械应力能力强
典型应用场景
工业变频器保护
工业变频器IGBT模块的保护，吸收开关过程中的电压尖峰，防止IGBT损坏。
电动汽车电机驱动
电动汽车电机驱动器的保护，吸收电机反电动势产生的浪涌，确保驱动系统稳定工作。
5G基站电源
5G通信基站电源的输入保护，防止雷击和电网浪涌损坏昂贵的通信设备。
典型应用案例 - 工业变频器IGBT保护
应用场景： 工业变频器IGBT模块的缓冲保护电路。使用SWMX系列、±1%精度、10Ω的抗突波绕线晶圆电阻与快恢复二极管组成RCD缓冲电路。在IGBT关断时，SWMX电阻吸收线路中的寄生电感能量，将尖峰电压限制在安全范围内，保护IGBT不被过压击穿。经过10万次开关测试后，电阻值变化小于1%，性能稳定可靠。
电气特性 (环境温度: 25℃)
| 型号 | 额定功率 (at 70°C) |
最大工作电压* | 最大过载电压** | 最小阻值 | 最大阻值 | 阻值公差 | 可用阻值系列 |
|---|---|---|---|---|---|---|---|
| SWM100X | 1W | √PR | √10PR | 1Ω | 150Ω | ±5% | E-24 |
| SWM200X | 2W | √PR | √10PR | 1Ω | 330Ω | ±5% | E-24 |
| SWM300X | 3W | √PR | √10PR | 1Ω | 470Ω | ±5% | E-24 |
| SWM400X | 4W | √PR | √10PR | 1Ω | 680Ω | ±5% | E-24 |
RCWV = √(额定功率 × 电阻值)
例如: SWM200X型号，2W功率，10Ω电阻值，则 RCWV = √(2 × 10) = √20 ≈ 4.47V
** 短时过载电压 (STOL) 计算公式:
STOL = √(10 × 额定功率 × 电阻值)
例如: SWM200X型号，2W功率，10Ω电阻值，则 STOL = √(10 × 2 × 10) = √200 ≈ 14.14V

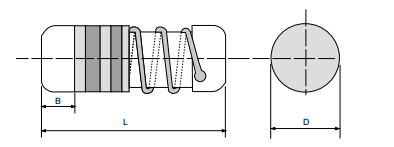

规格尺寸
| 型号 | 本体长度 (L, mm) | 本体直径 (D, mm) | 焊接点 (B, mm) |
|---|---|---|---|
| SWM100X | 8.50 ± 0.5 | 3.0 ± 0.2 | 1.3 Min. |
| SWM200X | 10.50 ± 0.5 | 4.0 ± 0.5 | 1.6 Min. |
| SWM300X | 12.60 ± 0.6 | 4.6 ± 0.5 | 1.8 Min. |
| SWM400X | 14.60 ± 0.6 | 5.1 ± 0.5 | 2.0 Min. |
环境与可靠性测试
| 特性 | 测试条件 | 限制 |
|---|---|---|
| 短时过载 | IEC 60115-1 4.13 5秒钟 10倍额定功率 |
±(3%+0.01Ω) |
| 潮湿环境负载寿命 | IEC 60115-1 4.24 56天额定负载，温度(40±2)°C，湿度(93±3)% R.H. |
±(5%+0.01Ω) |
| 负载寿命 | IEC 60115-1 4.25.1 额定负载1000小时，1.5小时开，0.5小时关，温度(70±2)°C |
±(5%+0.01Ω) |
| 耐焊接热 | IEC 60115-1 4.18.2 将电阻浸入(260±5)°C焊料浴中保持10±1秒 |
±(2.5%+0.01Ω) |
| 可焊性 | IEC 60115-1 4.17.2 涂覆助焊剂后在(230±3)°C/(2±0.2)秒后焊料覆盖面积 |
95%最小覆盖率 |
| 振动 | IEC 60115 4.22 每个平行和轴向方向6小时，振幅0.75mm，频率10至500Hz的简谐运动 |
±(0.25%+0.01Ω) |
| 热耐久性 | IEC 60115-1 4.25.3 180°C下无负载1000小时 |
±(5%+0.01Ω) |
| 热冲击 | IEC 60115-1 4.19 -55°C 30分钟，+155°C 30分钟，5个循环 |
±(3%+0.01Ω) |
| 浪涌测试 | 专有测试规范 FRC-TR-010113 = √(15,000 PR) DC P为额定功率，R为电阻值 浪涌规格 = 1.2/50µs (输出阻抗:2Ω) 周期 = 60秒 浪涌次数 = 50 |
±(5%+0.01Ω) |
主要应用领域
加强型抗突波绕线晶圆电阻凭借其优异的抗浪涌能力和高可靠性，广泛应用于以下领域：
工业自动化与驱动
- 工业变频器 : IGBT缓冲保护，吸收开关浪涌
- 伺服驱动器 : 电机驱动保护，吸收反电动势
- PLC系统 : 输入输出保护，防止外部干扰
- 工业电源 : 开关电源保护，吸收电压尖峰
新能源汽车
- 电机驱动器 : 电机控制保护，吸收开关浪涌
- 车载充电器 : 充电电路保护，防止雷击浪涌
- DC-DC转换器 : 功率转换保护，吸收电压尖峰
- 电池管理系统 : 电池保护电路，防止过压损坏
通信与能源
- 5G基站 : 基站电源保护，防止雷击损坏
- 光伏逆变器 : 逆变器保护，吸收开关浪涌
- 充电桩 : 充电设备保护，确保充电安全
- 通信电源 : 通信设备保护，防止电网干扰
典型保护电路设计
RCD缓冲保护电路：
- 电阻R : SWMX系列，吸收电感能量，限制电流
- 电容C : 高频电容，提供低阻抗路径，吸收电压尖峰
- 二极管D : 快恢复二极管，提供能量泄放路径
在这种RCD缓冲电路中，SWMX电阻起到能量吸收和限流的作用，与电容和二极管配合，有效吸收开关过程中的浪涌能量，保护功率器件安全。
应用选型指南
| 应用场景 | 推荐型号 | 推荐阻值 | 推荐功率 | 注意事项 |
|---|---|---|---|---|
| 小功率IGBT缓冲 | SWM100X | 10-100Ω | 1W | 靠近IGBT，与快恢复二极管配合 |
| 工业变频器保护 | SWM200X | 10-50Ω | 2W | 注意散热，保持安全间距 |
| 电动汽车电机驱动 | SWM300X | 5-30Ω | 3W | AEC-Q200认证，耐高温 |
| 5G基站电源保护 | SWM400X | 100Ω-1kΩ | 4W | 高压应用，注意绝缘和爬电距离 |
