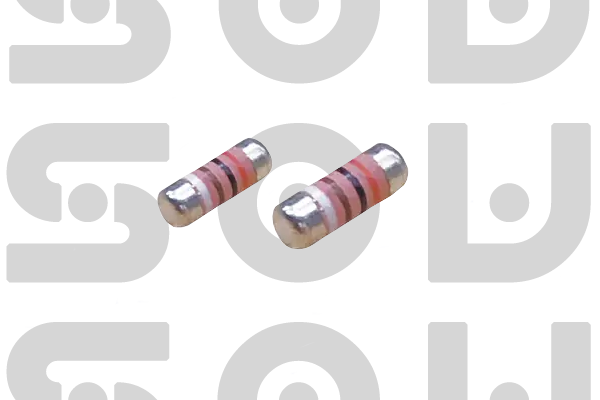

脉冲负载晶圆电阻
高脉冲功率承受能力，专为瞬间大功率冲击应用设计，适用于电容充放电、浪涌抑制等场景
高脉冲功率承受能力
脉冲功率承受能力高达额定功率的100倍以上，瞬间功率可达数千瓦，专为电容充放电、电机启动、浪涌抑制等瞬时大功率应用设计
产品特点
- 超高脉冲功率 : 脉冲功率承受能力高达额定功率的100-500倍
- 快速热响应 : 特殊热设计，快速吸收和散发热量，防止过热损坏
- 高可靠性 : 通过严苛的脉冲负载循环测试，寿命长
- 低电感设计 : 特殊结构设计，寄生电感低，适用于高频脉冲应用
- 宽温度范围 : 工作温度范围-55℃ ~ +155℃，适应严苛环境
产品概述
脉冲负载晶圆电阻是深圳市硕为科技有限公司针对瞬时大功率冲击应用开发的高可靠性电阻产品。采用特殊材料和结构设计，具有优异的脉冲负载承受能力，脉冲功率可达额定功率的100-500倍，瞬间功率可达数千瓦。适用于电容充放电、电机启动、浪涌抑制、电源软启动、脉冲测试等各种需要承受瞬时大功率冲击的应用场景。
脉冲负载应用挑战与解决方案
在脉冲负载应用中，常规电阻因无法承受瞬时大功率冲击而容易损坏。PVM系列电阻针对以下挑战提供解决方案：
- 瞬时大功率冲击 : 采用高功率密度材料和特殊结构，脉冲功率可达额定功率的100-500倍
- 快速热冲击 : 优化热设计，快速吸收和散发热量，防止热应力损坏
- 长期可靠性 : 通过严苛的脉冲循环测试，可承受数十万次脉冲冲击
- 高频脉冲响应 : 低寄生电感设计，适用于高频脉冲应用
- 环境适应性 : 宽温度范围-55℃ ~ +155℃，适应严苛工作环境
脉冲负载原理
脉冲负载电阻的核心设计原理是利用电阻材料的热容特性。当瞬时大功率脉冲施加到电阻上时，电阻材料会快速吸收热量，温度升高。由于脉冲持续时间很短，热量来不及传递到整个电阻体，因此局部温度虽然很高，但平均温度仍然在安全范围内。
电阻采用以下关键技术：
- 高热容材料：采用特殊合金材料，具有高热容量，能够吸收更多热量
- 优化热设计：特殊结构设计，促进热量快速分布和散发
- 低热阻接口：优化电极与电阻材料界面，降低热阻
- 强化机械结构：增强机械强度，抵抗热应力引起的开裂
典型脉冲应用场景
电容充放电
电容充电限流、放电负载、能量回收等
电机启动
电机软启动、启动限流、制动电阻等
浪涌抑制
电源浪涌抑制、雷击保护、过压保护等
脉冲测试
电子设备脉冲测试、可靠性测试、老化测试等
电气特性
| 型号 | 额定功率 (70°C时) | 最大工作电压* | 最大过载电压** | 最小阻值 | 最大阻值 | 阻值公差 | 可用阻值系列 |
|---|---|---|---|---|---|---|---|
| PVM204 | 0.4W | 600V | 1,200V | 300KΩ | 30MΩ | ±0.5%~±5% | E-192/E-24 |
| PVM101 | 1W | 1,000V | 2,000V | 300KΩ | 39MΩ | ±0.5%~±5% | E-192/E-24 |
* 额定连续最大工作电压 (RCWV) 应通过以下公式确定：RCWV = √(额定功率 × 电阻值 或 上面列出的最大RCWV)
** 短时过载 (STOL) 测试应通过以下公式确定：STOL = 2.5 × √(额定功率 × 电阻值) 或 上面列出的最大过载电压，取较低者
注意：所有数值均为典型值，实际应用时应参考具体产品数据手册。

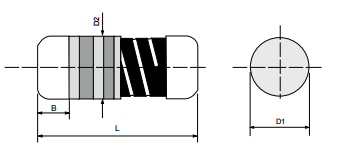

尺寸规格
| 型号 | 本体长度 (L, mm) | 端盖直径 (D1, mm) | 本体直径 (D2, mm) | 焊接点 (B, mm) | 每1000件净重 |
|---|---|---|---|---|---|
| PVM204 | 3.52 ± 0.15 | 1.35 ± 0.1 | D1+0.02/-0.15 | 0.6 最小 | 17 克 |
| PVM101 | 5.90 ± 0.20 | 2.20 ± 0.1 | D1+0.02/-0.15 | 1.0 最小 | 80 克 |
技术摘要
| 特性 | 规格 |
|---|---|
| 介电耐压，VAC 或 DC | 300 |
| 温度系数，PPM/°C* | ±50, ±100 |
| 工作温度范围，°C | -55 ~ +155 |
| 绝缘电阻，MΩ | >104 |
| 时间失效率，件数 / 109 设备小时 | <1 |
| 锡须 (JESD201 温度循环 & 高温高湿储存)，µm | <5 |
脉冲负载应用领域
脉冲负载晶圆电阻广泛应用于以下需要承受瞬时大功率冲击的应用场景：
电源与能量管理
电容充电限流、电容放电负载、电源软启动、浪涌抑制、过压保护等。
电机控制
电机软启动电阻、制动电阻、启动限流、动态制动等。
测试与测量
脉冲负载测试、可靠性测试、老化测试、脉冲发生器等。
汽车电子
电动汽车再生制动、超级电容充电、电机启动、预充电电路等。
工业控制
继电器触点保护、接触器消弧、电磁阀驱动、脉冲加热等。
- 根据脉冲宽度选择合适的脉冲功率规格
- 考虑脉冲重复频率和占空比
- 评估电阻的温升和散热条件
- 考虑脉冲电压和电流的峰值
- 确保PCB布局满足大电流要求
- 必要时使用多个电阻并联分担功率
设计计算公式
脉冲负载电阻选型时需要考虑以下关键参数：
- 脉冲能量：E = P × t (P为脉冲功率，t为脉冲宽度)
- 脉冲电流：I = √(P/R) (P为脉冲功率，R为电阻值)
- 脉冲电压：V = √(P×R) (P为脉冲功率，R为电阻值)
- 温升：ΔT = E / (m×c) (E为脉冲能量，m为电阻质量，c为比热容)
对于重复脉冲应用，还需要考虑平均功率：Pavg = Ppulse × duty cycle
