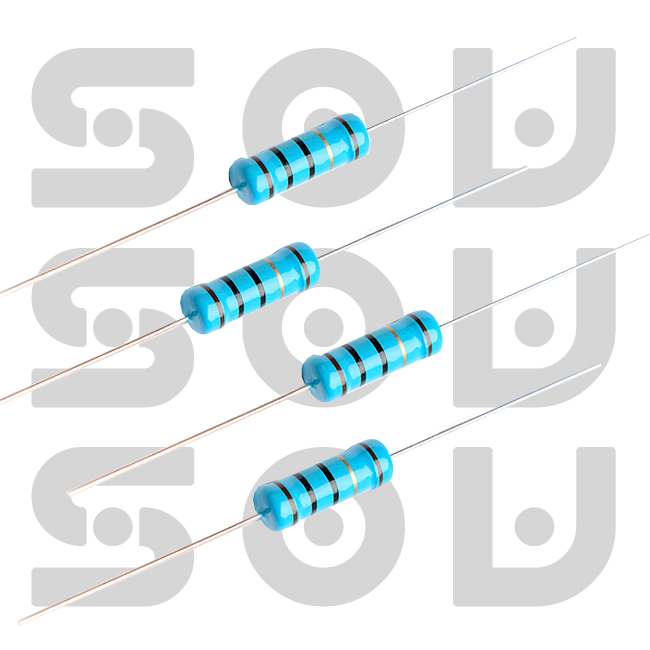

电气特性

电气特性		物理尺寸 (mm)			电压特性
功率	阻值范围	长度 (L)	直径 (D)	引线直径 (d)	最大工作电压	最大负荷电压	最高额定电压	最高绝缘电压
1/8W	0Ω ~ 22MΩ	3.60±0.31	1.90±0.20	0.40±0.03	150V	300V	500V	300V
1/6W	0Ω ~ 22MΩ	3.60±0.31	1.90±0.20	0.40±0.03	150V	300V	500V	300V
1/4WS	0Ω ~ 22MΩ	3.60±0.31	1.90±0.20	0.40±0.03	150V	300V	500V	300V
1/4W	0Ω ~ 22MΩ	6.20±0.50	2.40±0.30	0.55±0.03	250V	500V	750V	500V
1/2WS	0Ω ~ 22MΩ	6.20±0.50	2.40±0.30	0.40±0.03	250V	500V	750V	500V
1/2W	0.10Ω ~ 22MΩ	9.20±0.50	3.40±0.30	0.50±0.03	350V	700V	1000V	700V
1WS	0.10Ω ~ 22MΩ	9.20±0.50	3.40±0.30	0.50±0.03	350V	700V	1000V	700V
1W	0.10Ω ~ 22MΩ	10.8±1.00	4.60±0.40	0.70±0.03	500V	1000V	1000V	1000V
2WS	0.10Ω ~ 22MΩ	10.8±1.00	4.60±0.40	0.70±0.03	500V	1000V	1000V	1000V
2W	0.10Ω ~ 22MΩ	14.8±1.00	5.10±0.50	0.70±0.03	500V	1000V	1000V	1000V
3WS	0.10Ω ~ 22MΩ	14.8±1.00	5.10±0.50	0.70±0.03	500V	1000V	1000V	1000V
3W	0.10Ω ~ 22MΩ	16.8±1.00	6.10±0.50	0.70±0.03	700V	1200V	1200V	1000V
5WS	0.10Ω ~ 22MΩ	16.8±1.00	6.10±0.50	0.70±0.03	700V	1200V	1200V	1000V

精度与温度系数对应关系

机械与环境特性

特性参数	规格	测试条件
工作温度范围	-55℃ ~ +155℃	工业级标准
储存温度范围	-65℃ ~ +175℃	防潮包装
短期过载	2.5倍额定电压，5秒	ΔR/R ≤ ±0.5%
耐焊接热	ΔR/R ≤ ±0.5%	350℃, 3秒
耐湿性	ΔR/R ≤ ±1%	40℃, 90-95% RH, 240小时
绝缘电阻	≥1GΩ	500VDC，常温常湿
阻燃等级	UL94 V-0	涂层材料
寿命测试	ΔR/R ≤ ±1%	70℃, 额定功率, 1000小时
振动测试	ΔR/R ≤ ±0.1%	10-2000Hz, 20g, 每轴2小时
温度循环	ΔR/R ≤ ±0.5%	-55℃ ~ +155℃, 5次循环

噪声特性

金属膜固定电阻具有极低的电流噪声，典型值为-30dB ~ -20dB（相对于1μV/V），远低于碳膜电阻的噪声水平。低频噪声主要来源于电阻材料本身的特性，金属膜材料的均匀性和稳定性确保了低噪声性能。

频率特性

金属膜固定电阻在频率特性方面表现优异，在100MHz频率下，阻抗变化小于5%。这得益于电阻的薄膜结构和低寄生电感设计，使其适用于高频电路应用。

应用领域

金属膜固定电阻广泛应用于以下领域：

精密测量仪器

数字万用表、示波器、信号发生器、电源、电桥的分压、分流和校准电路。

医疗电子设备

心电图机、血压计、血糖仪、医疗监护仪的信号调理和测量电路。

工业控制系统

PLC、变频器、伺服驱动器、温度控制器的信号处理和反馈电路。

通信设备

基站、路由器、交换机、光模块的阻抗匹配和信号调理电路。

汽车电子

ECU、传感器、车载娱乐系统的信号调理和滤波电路。

航空航天

导航系统、通信设备、控制系统的精密电路。

选型指南

应用场景	推荐精度	推荐温度系数	推荐功率	特殊要求
6位半数字万用表	±0.1%	±10ppm/℃	0.5W	低噪声、高稳定性
工业PLC模拟输入	±0.25%	±25ppm/℃	0.25W	耐环境变化
医疗心电图机	±0.5%	±50ppm/℃	0.125W	低噪声、高可靠性
汽车传感器	±1%	±100ppm/℃	0.25W	宽温度范围
通信设备阻抗匹配	±1%	±100ppm/℃	0.125W	高频特性好

典型应用电路

与碳膜电阻的对比

特性	金属膜电阻	碳膜电阻
精度	±0.1% ~ ±5%	±5% ~ ±10%
温度系数	±10ppm/℃ ~ ±100ppm/℃	±250ppm/℃ ~ ±1000ppm/℃
噪声	-30dB ~ -20dB	-10dB ~ 0dB
高频特性	优良	一般
长期稳定性	优	良
成本	较高	较低
主要应用	精密电路、测量仪器	通用电路、消费电子
