高压厚膜电阻 HVR-A 系列
厚膜高压工艺 | 阻值最高 10TΩ | 低TCR / 低VCR | 轴向封装
高压高阻特性
最高工作电压 15KV，阻值可达 10TΩ，极低温度系数与电压系数，适合高压检测、分压、泄放电路
产品系列

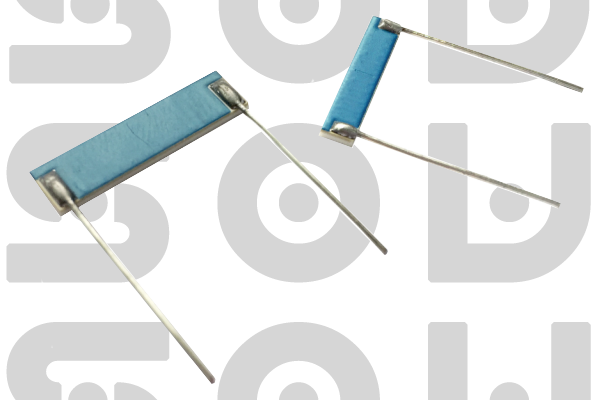

HVR‑A 高压厚膜电阻
功率范围
0.5W ~ 5W @70℃
工作电压
4KV ~ 15KV
阻值范围
10KΩ ~ 10TΩ
精度
0.5% / 1% / 2% / 5% / 10% / 20% / 30%
温度系数
25 ~ 1000 ppm/℃
工作温度
-55℃ ~ +150℃
最高10TΩ | 15KV耐压 | 厚膜高压工艺
产品特点
- 厚膜高压结构，超高阻值可达 10TΩ
- 最高工作电压 15KV，适合高压检测/泄放
- 低温度系数 TCR、低电压系数 VCR
- 多种尺寸可选，覆盖 0.5W~5W
- 蓝色/黑色保护涂层，高绝缘性能
- 符合 RoHS，工业级高可靠性
产品描述
技术规格
应用领域
资料下载
产品概述
HVR‑A 系列高压厚膜电阻是专为高压、高阻、高精度检测场景设计的轴向电阻。采用厚膜高压工艺制造，阻值范围从 10KΩ 至 10TΩ，最大工作电压可达 15KV，具备极低的温度系数与电压系数，长期稳定性优异。
产品广泛用于高压电源、仪器仪表、探测设备、医疗设备、航空航天等领域，满足严苛的高压绝缘、高阻检测需求。
典型应用
高压电源分压、静电泄放、高压检测电路、医疗高压设备、工业探测仪器、激光电源、测试与测量设备。

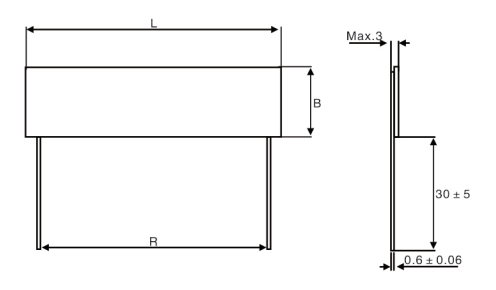

外形尺寸 (mm)
| 型号 | L±0.5 | B±0.5 | R±0.5 |
|---|---|---|---|
| HVR13‑A | 12.9 | 3.4 | 10.16 |
| HVR17‑A | 17.2 | 3.4 | 15.24 |
| HVR20‑A | 20.0 | 5.1 | 17.78 |
| HVR25‑A | 25.6 | 5.3 | 22.86 |
| HVR29‑A | 12.9 | 12.9 | 10.16 |
| HVR38‑A | 38.3 | 6.6 | 35.5 |
| HVR45‑A | 25.6 | 12.9 | 22.86 |
| HVR51‑A | 51.0 | — | 48.2 |
| HVR60‑A | 51.0 | 12.9 | 48.2 |
技术参数 - 根据不同尺寸 Technical Data - Depending On Size
| 类型(Type) | HVR13‑A | HVR17‑A | HVR20‑A | HVR25‑A | HVR29‑A | HVR38‑A | HVR45‑A | HVR51‑A | HVR60‑A |
|---|---|---|---|---|---|---|---|---|---|
| 额定功率 P₇₀ (W) | 0.5 | 0.65 | 1.2 | 1.6 | 2.0 | 3.0 | 3.5 | 4.0 | 5.0 |
| 最大工作电压 (KV) | 4 | 6 | 7 | 8 | 4.5 | 12 | 9 | 15 | 15 |
阻值范围 / 精度 / TCR / VCR
| 阻值范围 | HVR13‑A | HVR17‑A | HVR20‑A | HVR25‑A | HVR29‑A | HVR38‑A | HVR45‑A | HVR51‑A | HVR60‑A |
|---|---|---|---|---|---|---|---|---|---|
| 10K ~ 1M | 0.5/…/10% TC25/50/100 <10ppm/V |
0.5/…/10% TC25/50/100 <5ppm/V |
0.5/…/10% TC25/50/100 <2ppm/V |
0.5/…/10% TC25/50/100 <1ppm/V |
0.5/…/10% TC25/50/100 <1ppm/V |
0.5/…/10% TC25/50/100 <1ppm/V |
0.5/…/10% TC25/50/100 <1ppm/V |
0.5/…/10% TC25/50/100 <1ppm/V |
0.5/…/10% TC25/50/100 <1ppm/V |
| ＞1M ~ 100M | 0.5/…/10% TC25/50/100 <50ppm/V |
0.5/…/10% TC25/50/100 <10ppm/V |
0.5/…/10% TC25/50/100 <5ppm/V |
0.5/…/10% TC25/50/100 <2ppm/V |
0.5/…/10% TC25/50/100 <2ppm/V |
0.5/…/10% TC25/50/100 <1ppm/V |
0.5/…/10% TC25/50/100 <1ppm/V |
0.5/…/10% TC25/50/100 <1ppm/V |
0.5/…/10% TC25/50/100 <1ppm/V |
| ＞100M ~ 1G | 1/2/5/10/20% TC50/100/250 <100ppm/V |
1/2/5/10/20% TC50/100/250 <30ppm/V |
1/2/5/10/20% TC50/100/250 <10ppm/V |
1/2/5/10/20% TC50/100/250 <5ppm/V |
1/2/5/10/20% TC50/100/250 <5ppm/V |
1/2/5/10/20% TC50/100/250 <2ppm/V |
1/2/5/10/20% TC50/100/250 <2ppm/V |
1/2/5/10/20% TC25/50/100 <1ppm/V |
1/2/5/10/20% TC25/50/100 <1ppm/V |
| ＞1G ~ 100G | 5/10/20/30% TC250/500 <250ppm/V |
5/10/20/30% TC250/500 <150ppm/V |
5/10/20/30% TC250/500 <80ppm/V |
5/10/20/30% TC250/500 <40ppm/V |
5/10/20/30% TC250/500 <20ppm/V |
5/10/20/30% TC250/500 <10ppm/V |
5/10/20/30% TC250/500 <10ppm/V |
5/10/20/30% TC250/500 <10ppm/V |
5/10/20/30% TC100/250 <5ppm/V |
| ＞100G ~ 1T | 5/10/20/30% TC500/1000 <400ppm/V |
5/10/20/30% TC500/1000 <300ppm/V |
5/10/20/30% TC500/1000 <200ppm/V |
5/10/20/30% TC500/1000 <100ppm/V |
5/10/20/30% TC500/1000 <100ppm/V |
5/10/20/30% TC500/1000 <50ppm/V |
5/10/20/30% TC500/1000 <50ppm/V |
5/10/20/30% TC250/500 <25ppm/V |
5/10/20/30% TC250/500 <25ppm/V |
| ＞1T ~ 10T | — | — | — | — | — | — | — | 10/20/30% TC500/1000 <100ppm/V |
10/20/30% TC500/1000 <100ppm/V |
应用领域
- 高压电源、测试仪器分压检测
- 医疗设备高压电路
- 激光电源、静电消除设备
- 工业探测、红外检测
- 航空航天、车载高压系统
- 高精度仪表、高阻泄放电路
资料下载
如需 HVR‑A 系列完整规格书、尺寸图、可靠性报告，欢迎联系销售获取。
