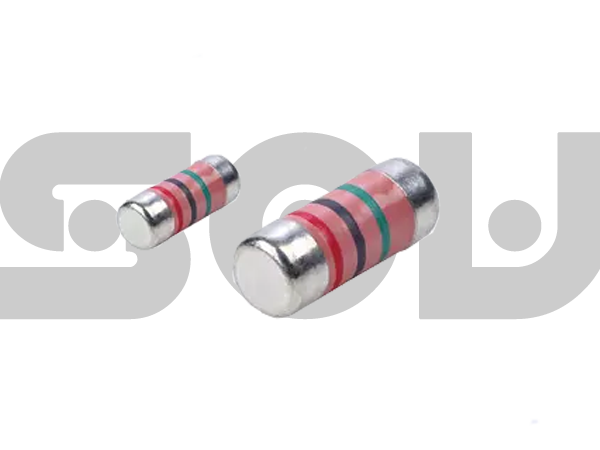

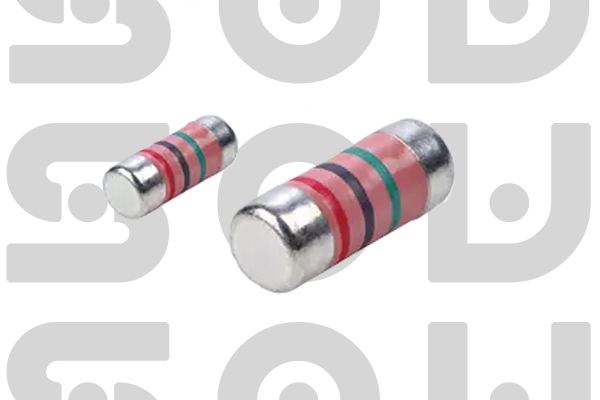

高压晶圆电阻
专为高电压应用设计，优异的耐压性能和绝缘特性，适用于医疗、工业、新能源等领域
超高耐压技术
采用特殊绝缘材料和结构设计，实现高达10kV的工作电压，满足严苛的高压应用需求
产品特点
- 超高耐压 : 工作电压1kV-10kV
- 优异绝缘 : 绝缘电阻≥10GΩ
- 高阻值范围 : 56kΩ ~ 68MΩ
- 低漏电流 : 极低的漏电流特性
- 高可靠性 : 耐高压、耐电弧、耐电晕
- 低电压系数 : 电压变化对阻值影响小
- 宽温工作 : -55℃ ~ +155℃工作温度
- 符合安规 : 符合UL、IEC等安全标准
产品概述
高压晶圆电阻是深圳市硕为科技有限公司针对高电压应用需求开发的专业电阻产品。采用特殊的绝缘材料、优化的结构设计和先进的制造工艺，实现了超高的工作电压和优异的绝缘性能。该产品广泛应用于医疗设备、工业控制、新能源、科研仪器等领域，为客户提供安全可靠的高压解决方案。
高压技术核心优势
高压晶圆电阻采用特殊的设计和制造工艺，具有以下显著特点：
- 特殊绝缘材料，耐压性能优异
- 优化的爬电距离设计，防止电弧放电
- 多层保护结构，提高绝缘可靠性
- 低电压系数，高电压下阻值稳定
- 严格的耐压测试，确保安全可靠
高压安全技术
高压晶圆电阻采用多项核心技术确保高压下的安全可靠性：
- 爬电距离优化： 特殊的端电极设计和表面处理，优化爬电距离，防止表面放电
- 耐电弧设计： 特殊的材料和结构，提高耐电弧能力，防止电弧击穿
- 抗电晕处理： 表面特殊处理，减少电晕放电，提高长期可靠性
- 防潮防污： 多层保护涂层，防止湿气和污染物影响绝缘性能
- 严格的测试： 100%耐压测试和绝缘测试，确保每只产品符合安全标准
电气特性
| 型号 | 额定功率 (70°C) | 最大工作电压* | 最大过载电压** | 最小阻值 | 最大阻值 | 阻值公差 | 可用阻值系列 |
|---|---|---|---|---|---|---|---|
| HVM16 | 1/6W | 600V | 1,250V DC 900V RMS |
56KΩ | 22MΩ | ±1%→±5% | E-24/E-96 |
| HVM25 | 1/4W | 1,250V DC 900V RMS |
2,400V DC 1,800V RMS |
91KΩ | 24MΩ | ±1%→±5% | E-24/E-96 |
| HVM50 | 1/2W | 2,800V DC 2,000V RMS |
5,600V DC 4,000V RMS |
100KΩ | 33MΩ | ±1%→±5% | E-24/E-96 |
| HVM100 | 1W | 4,200V DC 3,000V RMS |
8,400V DC 6,000V RMS |
100KΩ | 68MΩ | ±1%→±5% | E-24/E-96 |
| HVM200 | 2W | 6,300V DC 4,500V RMS |
11,200V DC 8,000V RMS |
100KΩ | 68MΩ | ±1%→±5% | E-24/E-96 |
| HVM300 | 3W | 8,400V DC 6,000V RMS |
14,000V DC 10,000V RMS |
100KΩ | 68MΩ | ±1%→±5% | E-24/E-96 |
高压电阻使用说明
HVM系列电阻使用建议与技术说明
功率使用建议
为获得正常使用条件下的更佳生命周期，建议使用额定功率的50%。
注：此建议有助于延长电阻使用寿命，特别是在高温或连续工作条件下。
定制服务说明
特殊规格定制
表格中未列出的特殊尺寸、阻值和规格可根据特殊订单提供。
如需定制产品，请联系我们的技术支持团队获取报价和交货时间。
额定连续最大工作电压 (RCWV)
额定连续最大工作电压 (RCWV) 应根据以下公式确定：
表格中列出的最大RCWV值应作为上限参考。
注：实际应用中的工作电压不应超过此计算值或表格中的最大值。
短时过载测试 (STOL)
短时过载 (STOL) 测试应根据以下公式确定：
或采用表格中列出的最大过载电压，取两者中的较低值。
注：短时过载测试仅用于验证电阻的短期耐受能力，不应用于正常工作条件。
封装尺寸
| 型号 | 本体长度 (L) | 帽端直径 (D1) | 本体直径 (D2) | 焊接点长度 (B) | 每1000个净重 |
|---|---|---|---|---|---|
| HVM16 | 3.52 ±0.15mm | 1.35 ±0.1mm | D1 +0.02/-0.15mm | 0.6 mm (最小) | 17 克 |
| HVM25 | 5.90 ±0.20mm | 2.20 ±0.1mm | D1 +0.02/-0.2mm | 1.0 mm (最小) | 80 克 |
| HVM50 | 8.50 ±0.50mm | 3.00 ±0.2mm | D1 +0.05/-0.35mm | 1.3 mm (最小) | 230 克 |
| HVM100 | 10.5 ±0.50mm | 4.00 ±0.5mm | D1 +0.05/-0.45mm | 1.6 mm (最小) | 520 克 |
| HVM200 | 12.6 ±0.60mm | 4.60 ±0.5mm | D1 +0.05/-0.50mm | 1.8 mm (最小) | 650 克 |
| HVM300 | 14.6 ±0.60mm | 5.10 ±0.5mm | D1 +0.05/-0.50mm | 2.0 mm (最小) | 1000 克 |
应用领域分布
医疗设备
占比：35%
应用：X光机、CT、超声
特点：高安全性
工业控制
占比：25%
应用：高压电源、静电设备
特点：高可靠性
新能源
占比：20%
应用：光伏逆变器、充电桩
特点：高效率
科研仪器
占比：15%
应用：质谱仪、分析仪器
特点：高精度
其他领域
占比：5%
应用：军工、航天
特点：特殊要求
机械与环境特性
| 特性 | 测试条件 | 规格限值 |
|---|---|---|
| 短时过载 | IEC 60115-1 4.13 5秒，2.5倍额定电压（不超过最大过载电压） |
±(2%+0.01Ω) |
| 湿热负载寿命 | IEC 60115-1 4.24 56天额定负载（不超过最大工作电压），温度(40±2)°C，相对湿度(93±3)% |
±(3%+0.01Ω) |
| 负载寿命 | IEC 60115-1 4.25.1 额定负载（不超过最大工作电压）1000小时，1.5小时开启，0.5小时关闭，温度(70±2)°C |
±(3%+0.01Ω) |
| 周期性电过载 | IEC 60115-1 4.39 3.9倍额定电压（不超过最大过载电压），0.1秒开启，2.5秒关闭，1000次循环 |
±(2.5%+0.01Ω) |
| 耐焊接热 | IEC 60115-1 4.18.2 将电阻浸入焊料槽中，温度(260±5)°C，保持(10±1)秒 |
±(1%+0.01Ω) |
| 可焊性 | IEC 60115-1 4.17.2 施加助焊剂后，在(235±3)°C/(2±0.2)秒后的焊料覆盖面积 |
最小覆盖面积95% |
| 振动 | IEC 60115-1 4.22 每个平行和轴向方向6小时，振幅0.75mm，频率10至500Hz的简谐运动 |
±(0.25%+0.01Ω) |
| 耐热性 | IEC 60115-1 4.25.3 155°C无负载1000小时 |
±(5%+0.01Ω) |
| 热冲击 | IEC 60115-1 4.19 -55°C 30分钟，+155°C 30分钟，5个循环 |
±(2%+0.01Ω) |
| 单脉冲高压过载 | IEC 60115-1 4.27 10个10/700μs脉冲，10倍额定电压（不超过最大过载电压），间隔60秒 |
±(2%+0.01Ω) |
| 静电放电（人体模型） | IEC 60115-1 4.38 3次正放电和3次负放电，4KV电源 |
±(2.5%+0.01Ω) |
| 气候测试 | IEC 60115-1 4.23 4.23.2 - 干热：155°C 16小时 4.23.3 - 湿热：55°C，相对湿度95%，24小时 4.23.4 - 寒冷：-55°C 2小时 4.23.5 - 负气压：8.5KPa，(25±10)°C，2小时 4.23.6 - 湿热循环：55°C，相对湿度95%，5天 4.23.7 - 直流负载：额定电压，-55°C和155°C各1分钟 |
±(2%+0.01Ω) |
| 弯曲测试 | IEC 60115-1 4.33 按压深度2mm，3次 |
±(1%+0.01Ω) |
| 阻燃性 | IEC 60115-1 4.35 针焰测试10秒 |
30秒后不燃烧 |
安全标准符合性
| 安全标准 | 标准号 | 符合项目 | 测试电压 | 爬电距离 | 电气间隙 |
|---|---|---|---|---|---|
| UL标准 | UL94-V0 | 阻燃性 | 根据型号 | 符合要求 | 符合要求 |
| IEC标准 | IEC60664 | 绝缘配合 | 根据型号 | 符合要求 | 符合要求 |
| 医疗标准 | IEC60601 | 医疗安全 | 2倍工作电压 | 符合要求 | 符合要求 |
| 汽车标准 | AEC-Q200 | 汽车电子 | 1.5倍工作电压 | 符合要求 | 符合要求 |
应用领域
高压晶圆电阻广泛应用于需要高电压工作的电子设备中，主要应用于以下领域：
医疗电子设备
X光机、CT扫描仪、超声设备、电疗设备、监护仪等医疗设备中的高压发生、检测、分压电路。
工业控制系统
高压电源、静电除尘设备、静电喷涂设备、等离子处理设备等工业设备中的高压控制、检测、保护电路。
新能源与电力系统
光伏逆变器、风力发电、电动汽车充电桩、智能电网等新能源设备中的高压检测、分压、保护电路。
科研与测试仪器
质谱仪、电子显微镜、高压测试设备、分析仪器等科研设备中的高压发生、分压、检测电路。
通信与广播设备
雷达系统、广播发射机、通信基站等设备中的高压电源、检测、保护电路。
- 严格按照额定电压使用，不得超压使用
- 注意PCB布局，确保足够的爬电距离和电气间隙
- 在高海拔地区使用时，需按照降额曲线降低使用电压
- 避免电阻表面污染，防止表面漏电
- 高压电路必须做好安全防护，防止电击危险
- 定期检查绝缘性能，确保长期安全运行
选型指南
| 应用场景 | 推荐电压 | 推荐阻值 | 推荐精度 | 推荐封装 | 关键考虑因素 |
|---|---|---|---|---|---|
| 医疗X光机分压 | 5kV-10kV | 10MΩ-100MΩ | ±2% | 0207/0309 | 安全性、稳定性 |
| 光伏逆变器检测 | 1kV-2kV | 100kΩ-1MΩ | ±5% | 0309/0411 | 耐压、可靠性 |
| 静电除尘控制 | 5kV-10kV | 1MΩ-10MΩ | ±5% | 0411/0515 | 耐压、功率 |
| 质谱仪高压 | 10kV以上 | 100MΩ-1GΩ | ±2% | 特殊定制 | 精度、稳定性 |
| 充电桩检测 | 1kV-2kV | 10kΩ-100kΩ | ±5% | 0207/0309 | 安全性、成本 |
典型应用电路
医疗X光机高压分压电路
电路组成： HVM系列0309封装10MΩ ±2%高压晶圆电阻与精密电容组成高压分压网络
关键要求： 电阻需承受80kV脉冲高压，分压比精度要求高，绝缘性能要求优异
选用电阻： HVM0309-10MΩ-2%-0.5W-5kV，绝缘电阻≥10GΩ，符合医疗设备安全标准
这种电路广泛应用于医疗X光机中，为高压发生电路提供精确的电压反馈，确保X射线输出的稳定性和安全性。
光伏逆变器直流侧电压检测
电路组成： HVM系列0207封装100kΩ ±5%高压晶圆电阻组成高压分压器
关键要求： 电阻需承受1500VDC工作电压，长期稳定运行，耐环境性能好
选用电阻： HVM0207-100kΩ-5%-0.25W-2kV，工作温度-55℃~155℃，适合户外环境
这种电路广泛应用于光伏逆变器中，为MPPT控制和过压保护提供电压检测信号，提高光伏系统的效率和安全性。
