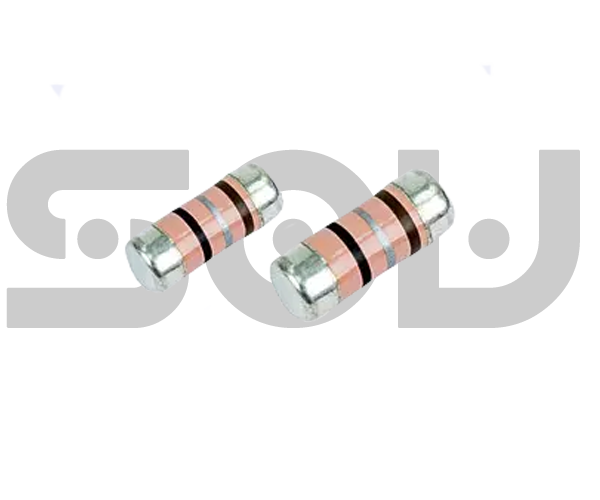

电流感测(采样)晶圆电阻
高精度、低阻值、低TCR，专为电流检测应用设计
电流检测特性
毫欧级低阻值，高精度电流采样，适用于电源管理、电机驱动等应用
产品系列
CSM
阻值范围
0.5mΩ ~ 100mΩ
温度系数(TCR)
±50ppm/℃ ~ ±200ppm/℃
精度
±0.5%, ±1%, ±5%
额定功率
1W ~ 5W (@70°C)
封装尺寸
0102
0204
0207
0309
额定电压
最高50V
热阻
20°C/W ~ 50°C/W
低阻值优势： 毫欧级阻值可最小化功率损耗，提高系统效率，特别适用于大电流检测应用。
产品特点
- 超低阻值 - 0.5mΩ起，实现高效电流检测
- 高精度 - ±0.5%公差，确保电流测量准确性
- 低TCR - 温度系数最低±50ppm/℃，宽温度范围稳定
- 低电感设计 - 适用于高频开关应用
- 高功率密度 - 小型封装实现大功率承载
- 耐脉冲能力强 - 可承受高浪涌电流冲击
产品描述
技术规格
应用领域
资料下载
产品概述
电流感测(采样)晶圆电阻是深圳市硕为科技有限公司专为电流检测应用设计的高性能电阻产品。采用先进的薄膜技术和精密激光调阻工艺，实现毫欧级低阻值和高精度特性。该产品具有优异的温度稳定性和功率承载能力，广泛应用于电源管理、电机驱动、电池管理系统等领域。
产品优势
我们的电流感测晶圆电阻具有以下显著优势：
- 毫欧级阻值：0.5mΩ起，实现高效低损耗电流检测
- 高精度：±0.5%公差，确保电流测量准确性
- 低TCR：±50ppm/℃，宽温度范围内保持稳定性
- 高功率：1W-5W功率范围，满足不同电流需求
- 多种封装：2512, 2010, 1206, 0805等多种尺寸可选
技术特点
采用高纯度金属合金材料，通过精密薄膜工艺制造。特殊的四端子(Kelvin)连接设计，有效消除接触电阻和热电动势影响，提高测量精度。产品经过100%电气性能测试，确保每一颗电阻都符合严格的品质标准。
典型应用案例
电动汽车电池管理系统(BMS)： 使用CSR系列0.5mΩ电阻进行电池组电流检测，±0.5%精度确保SOC(电池荷电状态)计算准确性，±50ppm/℃的TCR保证在各种环境温度下的稳定性。
电气特性
| Type | Power Rating (at70°C) | Resistance Range | Maximum Working Voltage* |
Maximum Overload Voltage** |
|
| ±1% | ±5% | ||||
| CSM204 | 0.5W,0.8W | 10mΩ~510mΩ |
√PxR | 2.5x√PxR | |
| CSM101 | 1W,1.6W | 10mΩ~510mΩ |
√PxR | 2.5x√PxR | |
| CSM201 | 2W | 10mΩ~510mΩ |
√PxR | 2.5x√PxR | |
| CSM301 | 3W | 10mΩ~510mΩ |
√PxR | 2.5x√PxR | |
电气、机械及环境可靠性试验限值
| 🔧 性能参数 | 📐 测试条件 (IEC 60115-1 及对应条款) | ✅ 性能限值 |
|---|---|---|
| 短时过载 Short Time Overload |
IEC 60115-1 4.13 2秒，2.5倍额定电压 (不超过最大过载电压) |
±1%, 2%精度: ±(0.75%+0.01Ω) ±5%精度: ±(2%+0.01Ω) |
| 负载寿命 Load Life |
IEC 60115-1 4.25.1 额定负载（≤最大工作电压），1000小时，通断周期1.5h ON / 0.5h OFF， 环境温度 (70±2)°C |
±3% + 0.01Ω |
| 湿热负载寿命 Load Life In Humidity |
IEC 60115-1 4.24 56天，额定负载（≤最大工作电压），温度40°C，相对湿度 (63±3)% RH | ±3% + 0.01Ω |
| 周期性电过载 Periodic Electric Overload |
IEC 60115-1 4.39 3.9倍额定电压（≤最大过载电压），脉冲 0.1s ON / 2.5s OFF，共1000次循环 | ±5% + 0.01Ω |
| 耐焊接热 Resistance To Soldering Heat |
IEC 60115-1 4.18.2 浸入 (260±5)°C 焊锡浴，保持 (10±1) 秒 | ±1% + 0.01Ω |
| 可焊性 Solderability |
IEC 60115-1 4.17.2 施加助焊剂后，焊锡温度 (235±3)°C，浸渍时间 (2±0.2)秒 | 95% min. coverage 覆盖面积 ≥95% |
| 耐热性 Thermal Endurance |
IEC 60115-1 4.25.3 150°C 高温贮存，无负载，1000小时 | ±1% + 0.01Ω |
| 热冲击 Thermal Shock |
IEC 60115-1 4.19 -55°C (30分钟) ↔ +150°C (30分钟)，循环5次 | ±2% + 0.01Ω |
| 单脉冲高压过载 Single pulse high voltage overload |
IEC 60115-1 4.27 10次 10/700μs 脉冲，电压为10倍额定电压（≤最大过载电压），间隔60秒 | ±2% + 0.01Ω |
| 静电放电 (HBM) ESD - Human Body Model |
IEC 60115-1 4.38 3次正极性 & 3次负极性放电，电压等级：CSM204 为2KV；CSM52, CSM101, CSM201, CSM301 为4KV。 📘 连续浪涌应用请参考“浪涌性能”章节 |
±(0.5% + 0.01Ω) |
| 气候测试 Climatic test |
IEC 60115-1 4.23 综合气候顺序：
|
±2% + 0.01Ω |
| 振动测试 Vibration |
IEC 60115-1 4.22 简谐运动，振幅1.52mm，频率10~2000Hz，每个方向（平行/轴向）各6小时 | ±(0.5% + 0.01Ω) |
| 弯曲测试 Bending test |
IEC 60115-1 4.33 压深 2mm，连续弯曲 3次 | ±(0.5% + 0.01Ω) |
| 阻燃性 Flammability (Rammability) |
IEC 60115-1 4.35 针焰试验，施加火焰时间10秒 | 🔥 30秒内自熄，无持续燃烧 No burning after 30s |
封装尺寸
| 型号 | L(mm) | D(mm) | K(mm) | 包装(卷) |
|---|---|---|---|---|
| 0204 | 3.5±0.5 | 1.4±0.15 | 0.7 | 3000PCS |
| 0207 | 5.9±0.5 | 2.2±0.2 | 0.8 | 2000PCS |
| 0309 | 8.5±0.5 | 3±0.3 | 1.7 | 2500PCS |
| 0411 | 10.5±0.5 | 4±0.3 | 2.3 | 2000PCS |
| 0515 | 14.5±0.5 | 4.5±0.5 | 2.3 | 1000PCS |
应用领域
电流感测(采样)晶圆电阻广泛应用于以下领域：
电源管理系统
开关电源(SMPS)、DC-DC转换器、AC-DC电源中的电流检测和限流保护。
电机驱动与控制
伺服电机、步进电机、无刷直流电机中的相电流检测和控制。
电池管理系统(BMS)
电动汽车、储能系统、UPS中的电池组充放电电流监测。
工业控制
变频器、逆变器、工业电源中的电流反馈和保护电路。
消费电子
笔记本电脑、服务器、通信设备中的电源管理电路。
PCB布局建议：
- 使用Kelvin连接方式，分离功率和检测引脚
- 保持检测走线对称且长度一致
- 提供足够的散热铜皮面积
- 避免将电阻放置在热源附近
- 使用差分放大器进行信号放大
