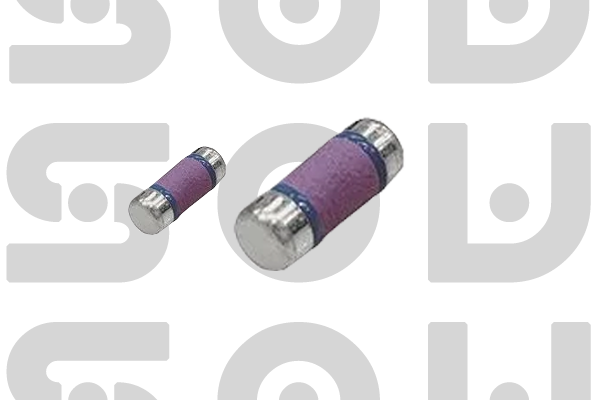

点火噪声抑制绕线型晶圆电阻
绕线结构设计，大功率处理能力，优异的抗突波性能和EMI抑制效果，适用于严苛环境
绕线结构设计
采用精密绕线技术，电阻丝均匀绕制在陶瓷骨架上，实现大功率处理能力和优异的稳定性，特别适合高能量点火系统
产品系列
ISW系列
阻值范围
1KΩ ~ 3k3Ω
精度等级
±5% ~ ±20%
额定功率
0.5W ~ 1W
工作电压
最高5kV ~ 30kV
工作温度
-40℃ ~ +180℃
电感量
0.1μH ~ 10μH
大功率处理能力： 采用绕线结构设计，功率处理能力显著提升，额定功率可达5W-50W，可承受瞬间大电流冲击，特别适合重型车辆和工业点火系统。
可控电感特性： 通过特殊的绕线工艺和结构设计，实现可控的低电感量(0.1μH-10μH)，既保证高频噪声抑制效果，又避免对点火系统正常工作的影响。
绕线型产品特点
- 大功率处理 : 5W-50W额定功率，承受大电流冲击
- 高耐压能力 : 最高30kV工作电压，15kV脉冲耐压
- 优异的散热性能 : 陶瓷骨架和金属外壳提供良好散热
- 可控电感设计 : 特殊绕线工艺实现可控低电感
- 高机械强度 : 绕线结构抗振动、抗冲击
- 宽温度范围 : -55℃ ~ +200℃工作温度
- 低温度系数 : ±300ppm/℃
- 长寿命设计 : 优质电阻丝，抗氧化涂层
产品描述
技术规格
应用领域
资料下载
产品概述
点火噪声抑制绕线型晶圆电阻是深圳市硕为科技有限公司针对高功率点火系统电磁干扰(EMI)抑制需求而开发的专用电阻产品。与薄膜型点火抑制电阻相比，绕线型电阻具有更高的功率处理能力、更好的热稳定性和更强的机械强度，特别适用于重型车辆、工业设备和特种车辆的点火系统。
本产品采用精密绕线技术，将优质电阻丝均匀绕制在高纯度陶瓷骨架上，通过特殊工艺控制电感量，实现优异的高频噪声抑制效果。产品采用金属外壳封装，具有良好的散热性能和机械保护，可在严苛的环境条件下长期可靠工作。
绕线结构优势
绕线结构技术优势
- 大功率密度 : 绕线结构实现高功率密度，单位体积功率处理能力更强
- 优异的散热性能 : 陶瓷骨架和金属外壳提供良好的热传导路径
- 可控电感特性 : 通过绕线间距和方式精确控制电感量
- 高机械强度 : 绕线结构抗振动、抗冲击，适合恶劣环境
- 长寿命设计 : 优质电阻丝材料，抗氧化、抗腐蚀
绕线工艺流程图
陶瓷骨架准备
清洗和预处理
精密绕线
自动绕线机
高温烧结
固定电阻丝
涂覆保护层
高温玻璃釉
金属封装
保护和散热
电气特性
| 型号 | 标称功率 (70°C) | 最大工作电压* | 最大浪涌负载 | 最小阻值 | 最大阻值 | 阻值公差 | 可用阻值系列 |
|---|---|---|---|---|---|---|---|
| ISW20K | 1/2W | √(P×R) | 25KV / 10nS | 1KΩ | 2KΩ | ±5% ~ ±20% | E-6/E-24 |
| ISW35K | 1W | √(P×R) | 35KV / 10nS | 1KΩ | 3KΩ | ±5% ~ ±20% | E-6/E-24 |

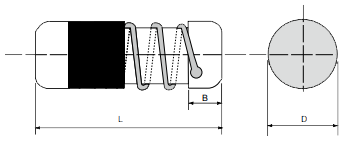

封装尺寸
| 型号 | 本体长度 (L) | 本体直径 (D) | 帽端长度 (B) |
|---|---|---|---|
| ISW20K | 10.5 ±0.5mm | 4.0 ±0.5mm | 1.6 ±0.3mm |
| ISW35K | 16.0 ±1.0mm | 4.5 ±0.7mm | 2.2 ±0.3mm |
EMI抑制性能
| 频率范围 | 抑制效果 | 测试标准 | 测试条件 |
|---|---|---|---|
| 10MHz ~ 30MHz | ≥30dB | CISPR 25 | 2kΩ, 25W, 25℃ |
| 30MHz ~ 100MHz | ≥25dB | CISPR 25 | 2kΩ, 25W, 25℃ |
| 100MHz ~ 300MHz | ≥20dB | CISPR 25 | 2kΩ, 25W, 25℃ |
| 300MHz ~ 500MHz | ≥15dB | CISPR 25 | 2kΩ, 25W, 25℃ |
机械与环境特性
| 特性参数 | 规格 | 测试条件 |
|---|---|---|
| 工作温度范围 | -55℃ ~ +200℃ | 工业级标准 |
| 储存温度范围 | -65℃ ~ +225℃ | 防潮包装 |
| 温度系数(TCR) | ±50ppm/℃ ~ ±200ppm/℃ | -55℃ ~ +200℃范围内测量 |
| 热阻 | 2℃/W ~ 10℃/W | TO-220/TO-247封装 |
| 耐湿性 | ΔR/R ≤ ±2% | 85℃, 85% RH, 1000小时 |
| 绝缘电阻 | ≥100GΩ | 1kVDC，常温常湿 |
| 阻燃等级 | UL94 V-0 | 标准测试 |
| 寿命测试 | ΔR/R ≤ ±5% | 150℃, 1000小时, 额定功率 |
| 振动测试 | ΔR/R ≤ ±1% | 10-2000Hz, 50g, 每轴4小时 |
| 冲击测试 | ΔR/R ≤ ±1% | 150g, 6ms, 3轴各3次 |
| 温度循环 | ΔR/R ≤ ±2% | -55℃~200℃, 1000次循环 |
应用领域
点火噪声抑制绕线型晶圆电阻主要应用于以下高功率、严苛环境领域：
重型车辆与特种车辆
重型卡车、工程机械、矿山车辆、军用车辆等柴油发动机点火系统。这些车辆的点火系统工作条件恶劣，电磁干扰强度大，对抑制电阻的功率处理能力和可靠性要求高。
工业发动机与发电机组
工业柴油发动机、燃气发电机组、船舶发动机等大功率点火系统。工业环境中的点火系统通常功率更大，工作环境更复杂，需要更高性能的抑制元件。
特种设备与航空航天
航空发动机、火箭点火系统、特种燃烧设备等。这些应用对电阻的可靠性、温度范围和机械强度有极高要求。
高压脉冲设备
高压脉冲发生器、静电除尘设备、医疗设备等产生高压脉冲的设备。绕线型电阻的大功率处理能力和高耐压特性非常适合这类应用。
选型注意事项：
- 根据点火系统最大工作电压选择合适耐压等级的电阻
- 考虑点火能量和频率选择阻值和功率等级
- 评估工作环境温度对功率降额的影响
- 考虑安装方式和散热条件选择封装形式
- 对于车辆应用，必须考虑振动和冲击条件
- 注意电感量对点火系统工作的影响
